Hydraulisylinterin automaattinen kokoonpanokone
Päätoiminto: Kokoa männänvarsikokoonpano ja sylinterilohkokokoonpano.
Kuvaus
Hydraulisylinterin automaattinen kokoonpanokone
I. Suunnittelutehtävät
Hydraulisylinterin automaattinen kokoonpanokone
1. Työkappaleen tekniset tiedot:
- Sylinterin ulkohalkaisija: Φ50-200mm
- Isku: lyhyin sylinterin suljetun tilan koko on 550 mm
- Pisin sylinterin sulkutilan pituus on 2500 mm
- Pisin sylinterin laajennettu koko on 4500 mm
2.Sylinterikokoonpanon vääntömomenttivaatimukset
- Pulttien vääntömomenttivaatimukset pultti{0}}tyyppisille sylintereille: 1500 Nm, joka voidaan asettaa.
3. Laitteiden käyttöehdot
- Teho: AC380V±10%, 50Hz
- Ilmanpaine: 0,5 ~ 0,7 MPa;

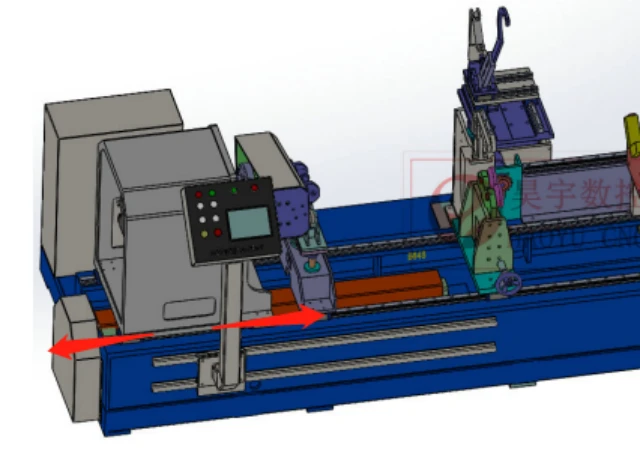

II.Laitteen pääkokoonpano
Kone on varustettu karalaatikolla ja hydraulisella kiinnitysmekanismilla, sylinterin tukimekanismilla, männänvarren V{0}}muotoisella kannakkeen nostomekanismilla, sylinterin laipan kannen kiristysmekanismilla, männänvarren työntömekanismilla, sähköjärjestelmällä ja hydraulijärjestelmällä.

1.Mkipeä vartalo
Pohja on hitsattu neliömäisellä putkella ja levyllä ja taso työstetään alustalla asennuksen referenssipinnaksi lineaarisen ohjauskiskon asentamiseen. Sängyn hitsauksen jälkeen suoritetaan lämpökäsittely ja oikea-aikainen käsittely sängyn rasituksen poistamiseksi ja korkean tarkkuuden säilyttämiseksi pitkän{1}}käytön jälkeen. Sänkykuorma kestää yli 500 kg.
2.Skaralaatikko ja hydraulinen kiristysmekanismi
Se koostuu servolla pyörivästä pääakselista, hydraulisylinterin synkronisesta kiinnitysmekanismista ja alustan pään etenemis- ja palautusmekanismista.


- Pyörivää pääakselia käyttää pyörivä servomoottori, ja vaihteistoa vähennetään, jotta pääakseli pyörii. Vaihteisto on koottu välyksenestoisilla-vaihteilla ilman pyörimispoikkeamaa. Pääakselissa on pyörivä nivelmekanismi hydrauliöljyn toimittamiseksi etupuristussylinteriin.
- Pääakselin etenemis- ja palautusmekanismia käyttää vaihtovirtamoottori, ja pääosa siirretään edestakaisin oikeaan asentoon johtoruuvin kautta, ja se voidaan lukita säätötarkoituksen saavuttamiseksi.

3. Sylinterin tukimekanismi
Varustettu 2 sylinterin tynnyrin kannakkeella. Kannakkeet ovat kumitelojen tukemat, ohjaustolpat ohjaavat ja korkeutta voi säätää ylös ja alas käsipyörällä. Pneumaattinen nostomekanismi, joka pitää pystyssä ja vastaanottaa materiaalia lastattaessa ja putoaa alas ennen työtä paikantamisen jälkeen, mikä takaa työkappaleen vakaan ja luotettavan pyörimisen.

4. Männänvarren V-muotoinen kannakkeen nostomekanismi
Mekanismi on asennettu sängyn kiskoon. Männänvartta tukee kaksi V-muotoista kumipyörää. Männänvarsi voi rullata eteen- ja taaksepäin. Kaksi kiinnikettä on asennettu ylös ja alas liikkuvaan runkoon, ja etäisyyttä voidaan säätää työkappaleen pituuden mukaan. Liikkuvaa kiinnikettä ohjaavat etu- ja takavaijerimittarit, ja öljysylinteri käyttää sitä V--muotoisen kuormalavan korkeuden muutoksen toteuttamiseksi.

5.Sylinterin laipan kannen kiristysmekanismi
Vääntömomenttikoneen vääntömomentti on 1500 kgf-m, ja ulostulopäähän on asennettu momenttiavain sylinterin kiinnittämistä varten. Momenttiavaimessa on kaksi tilaa: ura ja reikä.
Vääntömekanismi on asennettu liukukehykseen, vastaavasti ohjauskiskojen ohjaamana, jotta se lähestyy nopeasti työkappaletta ja työnnetään se korttipaikkaan työtä varten. Ohjelman ohjauksessa päätykansi kiristyy automaattisesti.

6. Männänvarren työntömekanismi
Hydraulimoottorin ja ketjun ohjaama sivulta, mekanismi työntää männän varren takaisin sylinteriin ohjauskiskoa pitkin viimeistelläkseen sylinterin viimeisen asennuksen.

7. Hydraulinen paineasema

III.Ohjausjärjestelmä
Isäntä käyttää Japanista tuotua OMRON PLC:tä ohjausytimenä, ja ohjaushitsausmenettelyjen suoritusjärjestelmällä on hyvä vakaus, yksinkertainen rakenne ja helppo huoltaa.

1.Ohjauspaneeli voi liikkua ohjauskiskoa pitkin mukautuakseen eri pituisiin toimintoihin.

2.Vääntömomenttikoneen kiristysmomenttia voidaan ohjata erikseen ohjauspaneelista.

IV.Työmenettely
Sylinterin kannatin nousee, aseta sylinteri paikalleen → hydrauliistukka puristaa automaattisesti sylinterinkannen → nosta männänvarsi ylös, aseta männänvarsi oikeaan asentoon, paina käynnistyspainiketta → paina männänvarsi ja sylinterinkansi paikoilleen → aseta päätykannen puristin → kara pyörii ja kiristyy → työntökoneisto pyörii ja kiristyy → sivu tiivistyy ja tiivistyy. männänvarsi sylinteriin → työntötanko vetäytyy → sylinterin tunnistus → työntötangon työntö takaisin → hydrauliistukka löystyy ja palautuu → etusylinterin kannatin putoaa → purkaminen
V.Vedio tiedoksi
Hydraulisylinterin automaattinen kokoonpanokone
