Automaattinen TIG-sisäreiän päällystyskone

Automaattinen TIG-sisäreiän päällystyskone

I. Hitsausvaatimus

• Suorittaaksesi putken/putken automaattisen sisäreiän päällehitsauksen. Varmista, että muoto on tasainen ja hyvän näköinen, sulamissyvyys ja sulatuksen leveys täyttävät hitsausvaatimuksen, helppo kiinnittää.

• Kone voi toimia jatkuvasti 24 tuntia.
• Sovellettava materiaali: ruostumaton teräs, hiiliteräs
• Mukana jäähdytysjärjestelmä
• Tätä konetta voidaan käyttää myös pintakäsittelyyn



II.Laiteominaisuus



Automaattinen TIG-sisäreiän päällystyskone:



1. Hitsauspoltin liikkuu eteenpäin{0}}taaksepäin akselin mukana ja hitsaa työkappaleen. Työkappale pyörii, hitsausasento on vaakasuora.
2. Työkappaleen pyörimistä ohjaa tehopää, päätypinnan kohdistaminen, pyörivä hitsaus.
3. Se käyttää push-tyyppistä langansyöttötilaa langansyötön vakauden takaamiseksi.
4. Hitsauspoltin voidaan säätää pituussuunnassa eri hitsaustyypeille sopivaksi.
5. PLC ohjaamaan koko toimintaa. Työkappaleen pyörimisnopeutta säädetään A/C-invertterillä, portaaton säätö laitteiden luotettavuuden parantamiseksi.
6. Hitsauspoltinta voidaan säätää ylös ja alas, sivulta sivulle ja käännetty kulmaan hitsausvaatimuksen mukaisesti.



III. Tekniset parametrit

Soveltuva hitsauspituus	Max 1000mm
Soveltuva hitsaushalkaisija	50,8-300 mm
Putken tyyppi	Ontto
Pyörimisnopeus	0.2-2r.p.m
Moottorin teho	0,75 kW
Hitsauspolttimen nostoalue	Työkappaleen enimmäishalkaisijan mukaan
Langan halkaisija	1,2-2,4 mm
Koneen käyttöjännite	380V 3-vaihe 50hz hitsaustehoa varten 220 V yksivaiheinen pääkone



IV. Laitteen kokoonpano

Koneen runko käyttää hitsattua runkoa. Koneen pohja on hitsattu neliömäisellä putkella ja teräslevyllä. Se valitsee hehkutuslämpökäsittelyn hitsauksen jälkeen. Pylväs ja puomi, pyörimisakselin laatikko ja päätypinnan asemointimekanismi asennetaan koneen alustaan.

1.Putki on kiinnitetty pyörivällä istukalla ja tuettu vierivien pyörien kannakkeella. Kannakkeiden välistä etäisyyttä voidaan säätää putken pituuden mukaan.

2. Rotation Axis Box koostuu AC-taajuusmoottorista, vähennysventtiilistä, kiinnikkeestä ja johtavasta holkista ja muista komponenteista. Pyörimisnopeutta säädetään ohjaamalla kuljettajaa moottorin nopeuden muuttamiseksi. Työkappaleen pyöriminen kiinnitetään istukan avulla. Johtava holkki käyttää joustavaa kupariholkkia, kupariholkin ja työkappaleen välinen yhteys on joustava. Johtavaa öljyä kaadetaan kupariholkin ja työkappaleen väliin, hankauksenesto-ja hyvä sähkönjohtavuus.

3. Hitsauspolttimen kiinnitys ja säätö eteenpäin-taaksepäin mekanismi: Hitsauspoltinta siirretään eteenpäin-taaksepäin servomoottorin ohjaamana, jotta voidaan toteuttaa vaihto valmistelun ja hitsausaseman välillä. Hitsauspolttimessa on työntölankatyyppi varmistaakseen vakaan langansyötön. Hitsauspoltinta voidaan säätää ylös ja alas, vasemmalle ja oikealle sekä käännettävä kulmaan. Hitsauspolttimen hienosäätö ottaa käyttöön moottorin-nousun ja alas -hienosäätötilan ja ruuvisäädön, tarkan säädön ja suuren paikannustarkkuuden.



4. Käytä erityistä räätälöityä TIG-hitsauspoltinta täyttääksesi tällaisen pienen halkaisijan vaatimuksen.

V. Yksityiskohtaiset kuvat

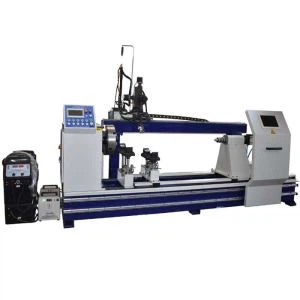

Automaattinen TIG sisäreiän verhouskone:



Sisäreiän päällystyskoneen TIG-hitsausvaikutuksen näyttö:

VI.Vedio tiedoksi



Automaattinen TIG-sisäreiän päällystyskone
