Akselilaippa automaattinen Muti{0}}polttimet saumahitsauskone

1. Mekaaninen runko ja paikannusjärjestelmä:

• Päätuki ja takatuen asentolaite: Päätuki (aktiivinen pää) pyörittää työkappaletta, kun taas takatuki (käyttöinen pää) tukee ja kiinnittää sen paikoilleen. Se käyttää AC-servomoottorikäyttöä, mikä mahdollistaa tarkan nopeudensäädön ja portaaton nopeudensäädön.
• Sänky tai gantry: jäykkä alusta, joka tukee koko konetta.

2. Neljän-polttimen hitsausjärjestelmä (ydin):

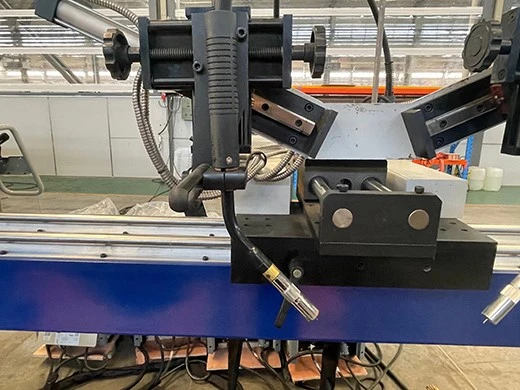

• Neljä erillistä hitsauspoltinta ja niiden liukumekanismi: Neljä hitsauspoltinta (yleensä MIG/MAG-kaasusuojatut hitsauspolttimet) on jaettu tasaisesti 90 astetta työkappaleen ympärysmitan ympärille symmetrisesti. Jokainen poltin on asennettu lineaariseen ohjauskiskoon, mikä mahdollistaa hienosäädön säteittäisessä (X), aksiaalisessa (Y) ja korkeussuunnassa (Z) erilaisten työkappaleiden kokojen ja hitsausvaatimusten mukaan.
• Hitsausvirtalähde ja langansyöttöjärjestelmä: Yleensä varustettu neljällä -tehokkaalla digitaalisella hitsausvirtalähteellä (kuten Panasonic, Phonix, Lincoln jne.), neljällä langansyöttölaitteella ja lankakelalla. Langansyöttöjärjestelmä vaatii vakautta ja tukkeutumisenesto--ominaisuuksia.

3. Automaattinen ohjausjärjestelmä:

• Core Controller: Tyypillisesti käyttää PLC:tä (Programmable Logic Controller) pääohjausyksikkönä koneen yleisen toiminnan koordinointiin.
• Human Machine Interface (HMI): Värillinen kosketusnäyttö parametrien asettamiseen (kuten hitsausnopeus, värähtelyparametrit, segmentoitu virta ja jännite), ohjelmakutsuja ja laitteiden tilan valvontaa.
• Hitsausprosessin ohjaus: Integroi hitsauksen asiantuntijatietokannan, joka mahdollistaa segmentoidun ohjelmoinnin (kuten eri parametrit kaaren aloitus-, hitsaus- ja kaaren lopetusvaiheille) tasaisen hitsauksen laadun varmistamiseksi.

Automaattinen neljän polttimen akselin laippahitsauskone

1.Kuormaus: Käyttäjä tai robotti nostaa kootun siltakotelon ja laippatyökappaleen pään ja takatukien väliin, ja takatuki etenee ja kiristyy.

2.Asemointi ja kiinnitys: Työkappale on kiinnitetty tiukasti varmistaen, että laipan päätypinta on kohdistettu hitsauspolttimen asentoon.

3. Hitsauksen aloitus: Käyttäjä valitsee vastaavan ohjelman kosketusnäytöltä ja painaa käynnistyspainiketta.

4. Synkroninen hitsaus: Päätypukki pyörittää työkappaletta tasaisella nopeudella, ja kaikki neljä hitsauspoltinta sytyttävät valokaaren samanaikaisesti, hitsaten ennalta asetettujen hitsausparametrien (virta, jännite, nopeus, värähtelytila) mukaisesti.

5. Segmentoitu ohjaus: Ohjain ohjaa automaattisesti hitsausprosessia, tyypillisesti vaimentaen parametreja päällekkäisillä alueilla hitsin alussa ja lopussa valokaaren syttymis- ja päättymisvirheiden estämiseksi.

• Korkea hyötysuhde: Samanaikainen neljän{0}}pistoolin hitsaus lyhentää hitsausaikaa yli 60 % verrattuna yhden-pistoolin tai kahden-pistoolin laitteisiin, mikä johtaa erittäin korkeaan tuotantotehokkuuteen, mikä tekee siitä erityisen sopivan massatuotantoon.
• Korkea laatu: Symmetrinen neljän{0}}pistoolin hitsaus varmistaa tasaisen lämmön jakautumisen ja vähentää merkittävästi hitsauksen muodonmuutoksia ja jännityskeskittymiä.
• Parametrisoitu ja automatisoitu hitsausprosessi eliminoi inhimilliset virheet, mikä johtaa esteettisesti miellyttäviin ja yhtenäisiin hitsausmuodostelmiin. Tyypillisesti se tuottaa syvähitsauksia, joilla on korkea lujuus ja jotka täyttävät ajoneuvojen akseleilta vaadittavat korkeat vaatimukset.
• Korkea automaatio ja älykkyys: Varustettu automaattisella hitsauksella, polttimen puhdistuksella ja hälytystoiminnoilla, se on helppokäyttöinen ja riippuu vähän hitsaajan taidoista. Integroitu hitsausseurantatekniikka parantaa sopeutumiskykyä.
• Suuri vakaus: Erityinen muotoilu kiinteille tuotteille takaa korkean mekaanisen rakenteellisen jäykkyyden, vakaan ja luotettavan toiminnan sekä alhaisen vikaasteen.
