Ulkoinen pyöreä päällekkäinen automaattinen hitsauskone

Tarjoamme sopivia hitsausratkaisuja ja prosesseja, kuten TIG-hitsausta ja MIG/MAG-hitsausta asiakkaidemme hitsausvaatimusten mukaan. Käytämme erillistä MIG/MAG-hitsauskonetta ulkoiseen lieriömäiseen päällekkäishitsaukseen esimerkkinä koneen komponenttien vaihtotietojen selittämiseksi.

• Hitsauspoltin on kiinnitetty työkappaleen pyöriessä, hitsausasento on vaakasuora.
• Työkappale kiinnitetään ja pyöritetään kiinnittimellä ja tuetaan yleisellä kuulakannattimella.
• Koneessa on korkea jännite ja hidas langansyöttö, mikä takaa luotettavan valokaaren sytytyksen. Koneessa on myös alhainen hitsausjännite ja matala virta kraatterin täyttöä varten.
• Se käyttää push{0}}-tyyppistä langansyöttötilaa syöttövakauden takaamiseksi.
• Hitsauspoltin voi liikkua pituussuunnassa ja suorittaa koko hitsauksen.
• PLC ohjaa koko koneen toimintaa. Työkappaleen pyörimisnopeutta säädetään invertterillä, portaaton säätö luotettavuuden parantamiseksi.
• Hitsaustila ja hitsausspesifikaatio voidaan esiasettaa, tallentaa ja palauttaa. Touch man{1}}konekäyttöliittymän kautta on kätevää muokata parametria ja vaihtaa tilaa man-koneen kosketusnäytön kautta.
• Hitsauspoltinta voidaan säätää ylös ja alas, vasemmalle ja oikealle sekä käännettävä kulmaan hitsausvaatimusten mukaisesti.

Laitteen koostumus

Se koostuu sähköisestä hidastuspäästä, kiinnikkeestä, johtavasta mekanismista, hitsauspolttimen kiinnitys- ja säätömekanismista, CNC-aksiaalisesta liikkumismekanismista, säädettävästä liikkuvasta kannattimesta, sähköisestä ohjausjärjestelmästä, hitsausteholähteestä ja pneumaattisesta järjestelmästä.

1. Hitsauspoltinta voidaan säätää ylös ja alas (pneumaattinen sylinteri), sivulta sivulle ja käännettävissä. Kone on varustettu 1kpl MAG-hitsauspolttimella.

Hitsauspään liikettä ohjaa servomoottori.

 2.Japan OMRON PLC:tä ja kosketusnäyttöä käytetään koko koneen ohjaamiseen. Touch man{1}}konerajapinnan avulla hitsaustila ja spesifikaatiot voidaan esiasettaa, tallentaa ja hakea. Hitsausprosessin aikana tulee vikahälytys ja -ilmoitus, kuten jumissa lanka, tukkeutunut lanka jne.

3. Push{0}}tyyppinen langansyöttölaite toimii vakaasti. Koneessa on korkea hitsausjännite ja hidas langansyöttö, mikä takaa luotettavan valokaaren syttymisen. Koneessa on myös matala hitsausjännite ja matala hitsausvirta kraatterin täyttöä varten.

4. Putki kiinnitetään pyörivällä istukalla ja tuetaan vierivien pyörien kannakkeella. Yleispallo varmistaa, että se on joustava ja mukava pyörittää. Tukien välistä etäisyyttä voidaan säätää putken pituuden mukaan.

5. Hitsauspolttimen pneumaattinen syöttö- ja värähtelymekanismi

Hitsauspoltin liikkuu eteenpäin{0}}taaksepäin ilmasylinterin ohjaamana saavuttaakseen vaihdon valmistelun ja hitsausaseman välillä. Värähtelymekanismi koostuu askelmoottorista, palloruuvista ja lineaarisesta kiskosta jne. Se käyttää suljettua rakennetta, joka suojaa prosessia pölyltä ja roiskeilta. Polttimen värähtelytaajuutta, värähtelyä, värähtelyaikaa, nostoetäisyyttä, nostolukuja voidaan ohjata CNC-järjestelmällä.

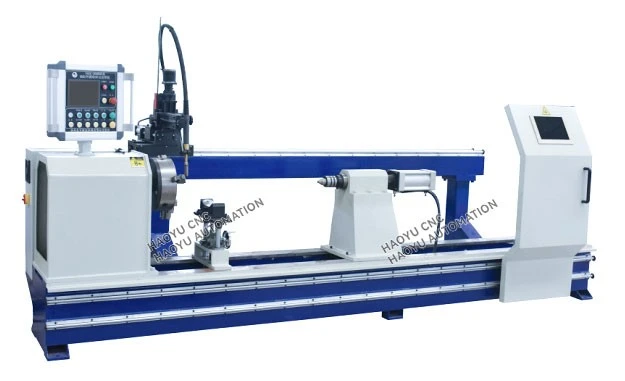

6. Renderings

Ulkoinen pyöreä päällyshitsauskone
